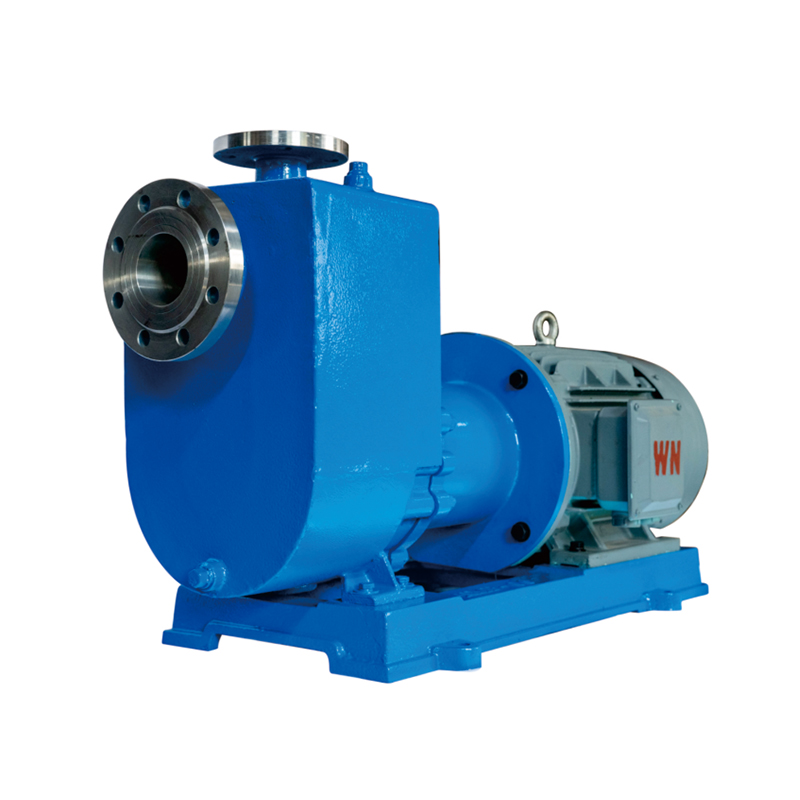

NMZ Bomba magnética autocebante de acero inoxidable
  • NMZ Bomba magnética autocebante de acero inoxidable

NMZ Bomba magnética autocebante de acero inoxidable

La bomba de autoconación del disco magnético de la serie NMZ (denominada bomba de autoconación magnética NMZ) es un nuevo tipo de bomba completamente libre de fugas y resistente a la corrosión desarrollada por nuestra compañía en función de las demandas actuales de los usuarios y el mercado, que combina las bombas de accionamiento magnético existente en el mercado. Consiste principalmente en un motor, un acoplamiento magnético y una bomba centrífuga resistente a la corrosión, utilizando el acoplamiento magnético para transmitir la potencia con fuga cero. La característica clave es que cuando el motor impulsa el acero magnético externo del dispositivo de transmisión magnética para girar, el campo magnético pasa a través del espacio y la manga del aislador, actuando sobre el acero magnético interno, lo que hace que el eje de la bomba y el motor gire sincrónicamente, transmitiendo el par sin contacto. En el extremo de entrada de potencia del eje de la bomba, dado que el líquido está sellado dentro de la manga del aislador estacionario sin sellos dinámicos, se evitan los problemas comunes de fugas como correr, ventilación, goteo y fugas en la industria petroquímica, logrando una operación completa sin fugas.

Fabricado de acuerdo con los estándares API688 y HG/T2730, el tamaño de la interfaz de la bomba es compatible con el reemplazo de ZX, ZW y otros modelos de bombas de autoiming químicas, que ofrecen una buena compatibilidad, alta eficiencia y baja vibración.

Utiliza el material de imán permanente de boro de hierro neodimio para los aceros magnéticos internos y externos, ofreciendo alta eficiencia magnética y excelente resistencia a alta temperatura.

Diseñado como un tipo dividido de acuerdo con los requisitos técnicos, con la opción de agregar dispositivos de aislamiento para medios cristalinos.

La estructura modular es muy fácil de desmontar y mantener, reduciendo significativamente la experiencia técnica requerida del personal de mantenimiento.

Se puede equipar con un protector de carrera en seco según lo solicite el usuario para evitar daños causados por el funcionamiento seco.

Completamente libre de fugas, resolviendo completamente el problema de fuga de las bombas selladas, y también el mejor reemplazo para las bombas blindadas.

Aplicaciones:
Campos aplicables: protección ambiental, petróleo, industria química, alimentos, biofarmacéuticos, generación de energía, metalurgia, aeroespacial y otras industrias como refinerías, plantas de etileno, plantas de procesamiento de gas natural, diversas fábricas químicas, plantas farmacéuticas, plantas de combustible nuclear, plantas nucleares, etc., etc.

Procesos aplicables: líquidos limpios, inflamables, explosivos, volátiles, tóxicos, valiosos y otras situaciones en las que no se permiten fugas, y no es aceptable la contaminación del medio de sello.

Materiales:
Las partes de flujo de la bomba se pueden hacer a partir de varios materiales resistentes a la corrosión, como 304, 304L, 302, 321, 316, 316L, 904, aleación de titanio, aleaciones a base de níquel, etc., de acuerdo con las condiciones de trabajo y los requisitos del usuario. Se pueden proporcionar diseños especiales y fabricación en función de condiciones específicas.

Obtener una cotización
ANTERIOR：NQG Bomba magnética vertical de acero inoxidable
SIGUIENTE：NMQGD Bomba magnética de acero inoxidable resistente a altas temperaturas
  • Descripción
  • Contáctenos

Campos de aplicación
Medicina biológica, petroquímica, minería, metalurgia, impresión y teñido textiles, electricidad, alimentos, fabricación de papel, electroplatación, tratamiento de aguas residuales, tratamiento con gases de combustión, nueva energía, nuevos materiales y otras industrias.

Uso de la bomba
Aplicable para transportar el medio de limpieza inflamable y explosivo volátil, venenoso y dañino, valioso y altamente corrosivo; Como cualquier concentración de ácido y álcali, sal, solvente, oxidante fuerte, etc.

Instrucción de diseño
NMZ (bomba de auto-transferencia magnética) y NMZLEW (dos bombas magnéticas de autoiming magnéticas) son nuevas bombas de autoiming magnéticas sin fugas desarrolladas por nuestra compañía sobre la base de la bomba magnética NMQ. Esta serie de bombas de autosuficiencia es la misma que las partes comunes de las bombas magnéticas NMQ.
El cuerpo de la bomba está compuesto por una cámara de succión líquida, una cámara de almacenamiento de líquido, una voluta, un orificio de reflujo, una cámara de separación de gas líquido y similares. Esta bomba solo debe iniciarse por primera vez y se puede iniciar directamente cuando se usa más adelante. Es adecuado para ocasiones especiales como una fuerte contaminación y líquidos preciosos. En los últimos años, se ha utilizado ampliamente para descargar bombas, lo que puede evitar la molienda y el vaciado en seco, y es un producto ideal para descargar bombas en áreas de tanque.

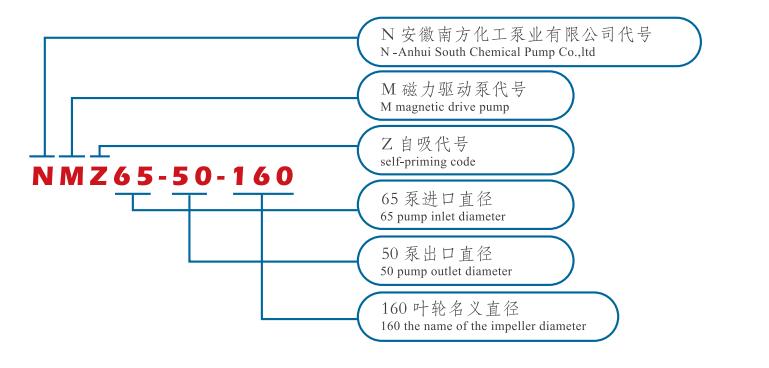

Modelo N° Capacidad de flujo (m 3 /H) Cabeza de bomba (m) NPSH riñonal Eficiencia (%) Potencia del eje de agua Potencia del motor Velocidad giratoria Diámetro (mm)
Entrada salida
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Condiciones de trabajo

Calibre 20 - 300 mm
Temperatura de funcionamiento - 120 ℃ - 320 ℃
Rango de flujo 3m³/h - 800m³/h
Rango de la cabeza 12.5m - 130m
Rango de material 304, 304L, 316L, 2205/904L, TA2, HC276
Estándar de diseño HG/T2730, SH/T3148, API685
