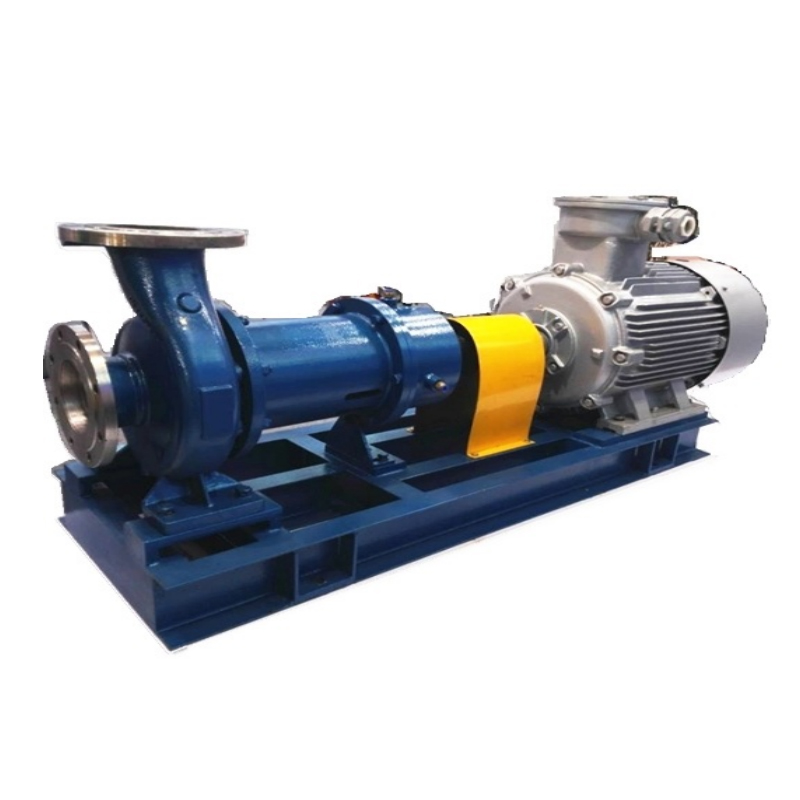

NMQL Bomba magnética de acero inoxidable
  • NMQL Bomba magnética de acero inoxidable

NMQL Bomba magnética de acero inoxidable

La bomba centrifugal de accionamiento magnético de doble aislamiento de tipo NMLEW (también conocida como la bomba magnética NMLEW) y la bomba de accionamiento magnético de triple aislada de tipo NMLSW de tipo NMLSW (referido como la bomba magnética NMLSW) están recién diseñadas, totalmente diseñadas, totalmente selladas y la bomba de la bomba de la bomba de corosión por corosión en respuesta a la demanda de mercado existente a la demanda magnética existente. Estas bombas consisten principalmente en un motor eléctrico, un acoplamiento magnético y una bomba centrífuga resistente a la corrosión aislada. La potencia se transfiere a través del acoplamiento magnético, eliminando la fuga. La característica definitoria de estas bombas es la ausencia de contacto físico cuando el motor eléctrico gira el imán externo del controlador magnético. Las líneas magnéticas pasan a través de la manga de la brecha y el aislamiento, que afecta el imán interno, lo que hace que el eje de la bomba gire al unísono con el motor, transmitiendo efectivamente el torque sin contacto directo. Dado que el líquido está encerrado dentro de la manga de aislamiento estacionaria en la entrada del eje de la bomba, no hay sellos dinámicos presentes, evitando así los problemas de fuga comunes que enfrentan las industrias de petróleo y químicos, asegurando un funcionamiento completamente libre de fugas.

Estos modelos están diseñados de acuerdo con los estándares ISO2858 y Hg/T2730, con dimensiones de interfaz compatibles con el reemplazo de otros modelos de bombas químicas como IH y CZ. Las bombas ofrecen una excelente intercambiabilidad, alta eficiencia y baja vibración.

La serie de acero inoxidable magnético de alta aislé de doble aislada de la serie NMLEW utiliza material de cobalto de alta temperatura para imanes internos y externos, ofreciendo una alta eficiencia magnética y sensibilidad a baja temperatura. La carcasa y la cubierta de la bomba están equipadas con una capa de aislamiento adicional, específicamente diseñada para manejar medios propensos a la cristalización y que requieren aislamiento. Para medios de alta temperatura superiores a 200 ° C, se utiliza una junta de heridas de metal (designado NMLEWD) para el sellado.

La serie NMLSW Bomba magnética de acero inoxidable de triple aislamiento se basa en la serie NMLEW, con capas de aislamiento adicionales en la carcasa, la cubierta y la manga de aislamiento, lo que lo hace adecuado para los medios que tienden a cristalizar. Para aplicaciones de alta temperatura superiores a 200 ° C, la junta de heridas de metal (NMLSWD designada) se utiliza para el sellado.

El diseño modular simplifica el desmontaje y el mantenimiento, reduciendo significativamente la experiencia requerida del personal de mantenimiento. Además, la bomba se puede equipar con dispositivos de monitoreo de temperatura y protección en seco en función de las necesidades del usuario, evitando efectivamente el daño causado por el funcionamiento seco.

Esta bomba garantiza una operación completamente libre de fugas, que proporciona una solución confiable a los problemas de fuga comunes en las bombas selladas, y es el reemplazo óptimo para las bombas blindadas.

Aplicaciones: Campos de uso: Protección del medio ambiente, petróleo, productos químicos, industria alimentaria, biofarmacéuticos, generación de energía, metalurgia, aeroespacial y más, incluidas refinerías, plantas de etileno, plantas de procesamiento de gas natural, fábricas químicas, instalaciones farmacéuticas, plantas de combustible nuclear y plantas de energía nuclear.

Procesos: adecuado para líquidos limpios, inflamables, explosivos, volátiles, tóxicos, preciosos y otros medios que requieren prevención de fugas y no pueden tolerar la contaminación de los sellos.

Materiales: Los componentes de flujo de la bomba se pueden fabricar a partir de una gama de materiales resistentes a la corrosión como 304, 304L, 302, 321, 316, 316L, 904, aleaciones de titanio, aleaciones a base de níquel y más, dependiendo de las condiciones operativas específicas y los requisitos de los usuarios. Se pueden hacer diseños personalizados para satisfacer las necesidades especiales basadas en condiciones de funcionamiento.

Obtener una cotización
ANTERIOR：NMQ-W Bomba magnética de acero inoxidable con conservación térmica
SIGUIENTE：NMQ Bomba magnética de acero inoxidable de acoplamiento directo
  • Descripción
  • Contáctenos
Modelo N° Capacidad de flujo (m³/h) Cabeza de bomba (metriñonaliñonalo) NPSH riñonal (metro) Eficiencia (%) Potencia del eje (KW) Energía del motor (KW) Velocidad de rotación (R/min) Diámetro (mm) Peso (kg)
Entrada Salida Cabezal Máquina completa
NMQL32-20-125 2 22 2.5 23 0.53 1.5 2900 32 20 35 56
3.2 20 0.77
5.5 18.5 1.23
1 5.4 1.5 23 0.07 0.55 1450 50
1.6 5 0.1
2.5 4.6 0.14
NMQL32-20-160 2 34 2.5 24 0.79 2.2 2900 32 20 45 70
3.2 32 1.19
5.5 28 1.78
1 8.5 1.5 22 0.1 0.55 1450 60
1.6 5 0.09
2.5 7.5 0.24
NMQL40-25-125 4 22 2.5 30 1.11 2.2 2900 40 25 40 65
6.3 20 1.59
8 18.5 1.37
2 5.5 1.5 28 0.11 0.55 1450 55
3 5 0.15
4 4.5 0.18
NMQL40-25-160 4 34 2.5 30 1.26 3 2900 40 25 62 95
6.3 32 1.87
8 28 2.07
2 9 1.5 25 0.2 0.55 1450 77
3 8 0.27
4 7 0.31
NMQL40-25-200 4 52 2.5 23 2.51 5.5 2900 40 25 75 138
6.3 50 3.8
8 48 4.64
2 13 1.5 28 0.26 1.1 1450 98
3 12.5 0.37
4 12 0.48
NMQL50-32-125 8 22 2 51 0.96 3 2900 50 32 60 93
12.5 20 1.36
15 18 1.47
4 5.5 2 42 0.15 0.55 1450 75
6.3 5 0.21
7.5 4.5 0.22
NMQL50-32-160 8 34 2 47 1.61 4 2900 50 32 68
12.5 32 2.36 113
15 28 2.48
4 8.5 40 0.24 0.55 1450
6.3 5 2 0.22 83
7.5 7 0.36
NMQL50-32-200 8 52 2 40 2.89 7.5 2900 50 32 72 142
12.5 50 4.34
15 48 5
4 13 2 30 0.48 1.1 1450 95
6.3 12.5 0.73
7.5 12 0.83
NMQL50-32-250 8 82 2 25 7.29 18.5 2900 50 32 85 220
12.5 80 11.11
15 78 13
4 20.5 2 28 0.81 2.2 1450 118
6.3 20 1.25
7.5 19.5 1.45

Modelo N° Capacidad de flujo (m³/h) Cabeza de bomba (metro) NPSH r (m) Eficiencia (%) Potencia del eje (KW) Energía del motor (KW) Velocidad de rotación (R/min) Diámetro (mm) Peso (kg)
Entrada Salida Cabezal Máquina completa
NMQL65-50-125 15 23 2 56 1.71 4 2900 65 50 65 110
25 20 2.48
30 18 2.68
7.5 5.5 2 58 0.20 0.55 1450 80
12.5 5 0.30
15 4.5 0.32
NMQL65-50-160 15 34 2 45 2.53 5.5 2900 65 50 73 136
25 32 3.97
30 30 4.46
7.5 8.5 2 50 0.35 1.1 1450 96
12.5 8 0.56
15 7.5 0.63
NMQL65-40-200 15 52 2 48 4.51 11 2900 65 40 86 196
25 50 7.23
30 48 8.33
7.5 13 2 42 0.64 1.5 1450 111
12.5 12.5 1.03
15 12 1.19
NMQL65-40-250 15 82 2.5 38 8.99 22 2900 65 40 95 260
25 80 14.62
30 78 17.11
7.5 20.5 2 43 0.99 1.5 1450 120
12.5 20 1.61
15 19.5 1.89
NMQL65-40-315 15 127 2.5 36 14.70 37 2900 65 40 120 350
25 125 24.11
30 123 28.47
7.5 34 2.5 32 2.21 5.5 1450 185
12.5 32 3.47
15 30 3.91
NMQL80-65-125 40 23 3 48 5.32 7.5 2900 80 65 72 142
50 20 5.79
60 18 6.25
20 5.5 2.5 58 0.53 1.1 1450 95
25 5 0.60
30 4.5 0.65
NMQL80-65-160 40 34 3.5 58 6.51 11 2900 80 65 87 197
50 32 7.66
60 28 8.05
20 8.5 2.5 58 0.81 1.5 1450 112
25 8 2.5 0.96
30 7 3 1.01
NMQL80-50-200 40 52 3.5 60 9.63 18.5 2900 80 50 105 240
50 50 11.57
60 48 13.33
20 13 3 50 1.44 3 1450 140
25 12.5 1.74
30 12 2.00
NMQL80-50-250 40 82 3.5 48 18.98 37 2900 80 50 116 346
50 80 23.15
60 78 27.08
20 20.5 3 51 2.23 5.5 1450 181
25 20 2.72
30 19.5 3.19
NMQL80-50-315 40 127 4 48 29.40 45 2900 80 50 135 415
50 125 36.17
60 123 42.71
20 34 4 38 4.97 11 1450 253
25 32 5.85
30 30 6.58
NMQL100-80-125 80 22 4.5 65 7.52 11 2900 100 80 72 182
100 20 8.55
120 18 9.23
40 5.2 4.5 64 0.90 1.5 1450 97
50 5 1.09
60 4 1.04
NMQL100-80-160 80 34 4.5 65 11.62 18.5 2900 100 80 86 221
100 32 13.68
120 28 14.36
40 9 4.5 67 1.49 2.2 1450 119
50 8 1.66
60 7 1.74
NMQL100-65-200 80 52 4.5 63 18.34 30 2900 100 65 98 316
100 50 22.05
120 48 25.40
40 13.5 4.5 68 2.21 5.5 1450 163
50 12.5 2.55
60 12 2.94
NMQL100-65-250 80 82 4.5 52 35.04 55 2900 100 65 125 490
100 80 42.74
120 78 50.00
40 20.5 4.5 62 3.67 7.5 1450 201
50 20 4.48
60 19.5 5.24

Modelo N° Capacidad de flujo (m³/h) Cabeza de bomba (m) NPSH r (m) Eficiencia (%) Potencia del eje (KW) Energía del motor (KW) Velocidad de rotación (R/min) Diámetro (mm) Peso (kg)
Entrada Salida Cabezal Máquina completa
NMQL100-65-315 80 127 4.5 50 56.44 90 2900 100 65 145 710
100 125 69.44
120 123 82.00
40 34 4.5 48 7.87 11 1450 263
50 32 9.26
60 30 10.42
NMQL25-100-200 150 52 5 57 38.01 75 2900 125 100 86 581
200 50 48.73
240 48 56.14
80 13.5 5 71 4.23 11 1450 204
100 12.5 4.89
120 12 5.63
NMQL125-100-250 150 82 5 68 50.25 90 2900 125 100 95 660
200 80 65.36
240 78 76.47
80 20.5 5 72 6.33 15 1450 227
100 20 7.72
120 19.5 9.03
NMQL125-100-315 150 127 5 58 91.24 160 2900 125 100 120 1175
200 125 119.73
240 123 141.38
80 34 5 69 10.95 18.5 1450 284
100 32 12.88
120 30 14.49
NMQL125-100-400 80 53 5 55 21.41 37 1450 125 100 135 420
100 50 25.25
120 48 29.09
NMQL150-125-250 150 20.5 6 60 14.24 22 1450 150 125 130 312
200 20 18.52
240 19.5 21.67
NMQL150-125-315 150 34 6 63 22.49 37 1450 150 125 142 427
200 32 28.22
240 30 31.75
NMQL150-125-400 150 52 7 62 34.95 55 1450 150 125 168 556
200 50 44.80
240 48 51.61
NMQL200-150-250 250 20.5 7 65 21.90 45 1450 200 150 152 442
400 20 34.19
480 19.5 40.00
NMQL200-150-315 250 34 7 67 35.24 75 1450 200 150 218 728
400 32 53.07
480 30 59.70
NMQL200-150-400 250 52 7 66 54.71 110 1450 200 150 286 892
400 50 84.18
480 48 96.97
