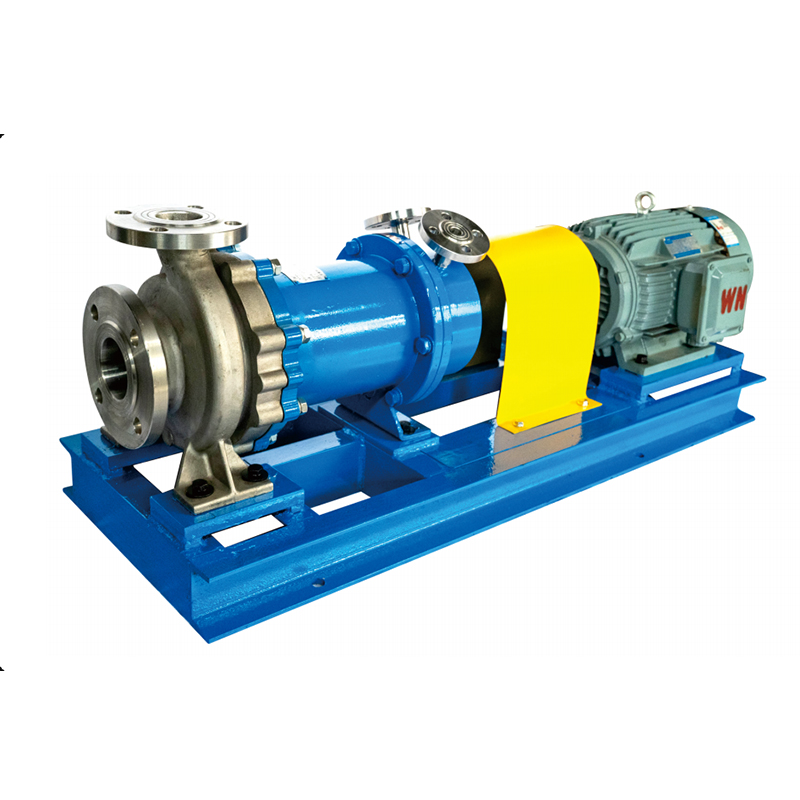

NMQGD Bomba magnética de acero inoxidable resistente a altas temperaturas
  • NMQGD Bomba magnética de acero inoxidable resistente a altas temperaturas

NMQGD Bomba magnética de acero inoxidable resistente a altas temperaturas

La bomba magnética de la serie NMQ-G (denominada bomba magnética NMQ-G) es un producto de bomba magnética de alta temperatura y alta presión desarrollado por nuestra compañía para la industria química pesada. Esta serie de bombas magnéticas utiliza imanes resistentes a alta temperatura que nunca se desmagnetizarán por debajo de 350 ° C. El par de fricción emplea la tecnología de compensación de temperatura, resolviendo efectivamente el problema del daño causado por la expansión térmica y la contracción de los componentes de la bomba. Además, los pares de fricción se pueden equipar con diferentes materiales basados en condiciones de funcionamiento. La manga de aislamiento utiliza tecnología avanzada en forma de arco, lo que lo hace 1.2 veces más resistente a la presión que las mangas de aislamiento tradicionales. Varias configuraciones de caja de rodamiento aseguran un funcionamiento seguro en diferentes condiciones y temperaturas, y la estructura modular facilita un mantenimiento más fácil para los usuarios.

Diseñados de acuerdo con los estándares ISO2858 y Hg/T2730, las dimensiones de la interfaz de la bomba son compatibles con el reemplazo de otras bombas químicas como IH y CZ, ofreciendo una buena intercambiabilidad, alta eficiencia y baja vibración.

Los imanes internos y externos están hechos de materiales magnéticos permanentes de Samario-Cobalt, proporcionando una alta eficiencia magnética y una fuerte resistencia de alta temperatura.

La estructura modular es fácil de desmontar y mantener, reduciendo significativamente los requisitos técnicos para el personal de mantenimiento.

Los dispositivos de protección en seco se pueden configurar de acuerdo con los requisitos del usuario para evitar daños causados por la ejecución seca.

La bomba funciona con prevención de fuga absoluta, resolviendo a fondo los problemas de fuga comunes con las bombas selladas, por lo que es la mejor alternativa a las bombas blindadas.

Aplicaciones:
Campos aplicables: Protección ambiental, petroquímicos, alimentos, biofarmacéuticos, generación de energía, metalurgia minera, impresión y colorante textiles, aeroespaciales y otras industrias, como refinerías, plantas de etileno, plantas de procesamiento de gas natural, diversas plantas químicas, plantas farmacéuticas, plantas de combustible nuclear, plantas nucleares, etc., etc.

Procesos aplicables: limpio, inflamable, explosivo, volátil, tóxico, de alta temperatura, de alta presión, líquidos preciosos y otros medios que requieren prevención de fugas, donde no se permite la contaminación del medio por sellos.

Materiales: Los componentes de flujo de la bomba se pueden hacer a partir de varios materiales resistentes a la corrosión en función de las condiciones de funcionamiento y los requisitos del usuario, como 304, 304L, 302, 321, 316, 316L, 904, aleaciones de titanio, Hastelloy, aleaciones basadas en níquel, etc. para necesidades especiales, se pueden hacer diseños personalizados basados en condiciones operativas específicas.

Obtener una cotización
ANTERIOR：NMZ Bomba magnética autocebante de acero inoxidable
SIGUIENTE：NMQ-W Bomba magnética de acero inoxidable con conservación térmica
  • Descripción
  • Contáctenos

Campos de aplicación
Medicina biológica, petroquímica, minería, metalurgia, impresión y teñido textiles, electricidad, alimentos, fabricación de papel, electroplatación, tratamiento de aguas residuales, tratamiento de gases de combustión, nuevas energías, nuevos materiales y otras industrias.



Uso de la bomba
Aplicable para transportar el medio de limpieza inflamable y explosivo volátil, venenoso y dañino, valioso y altamente corrosivo; Como cualquier concentración de ácido y álcali, sal, solvente, oxidante fuerte, etc.

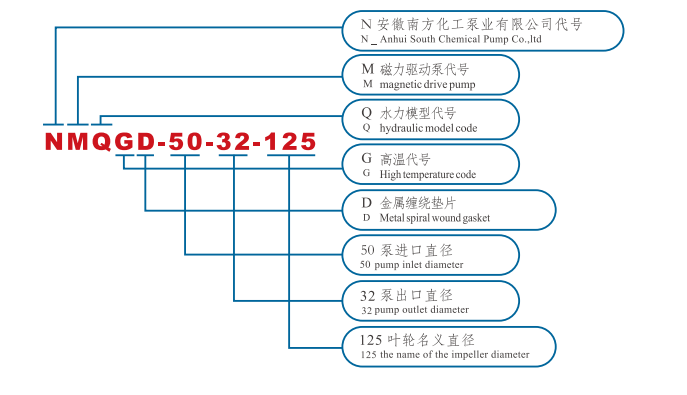

Instrucción de diseño
Bomba magnética de acero inoxidable de alta temperatura, NMQG para resistencia a la temperatura por debajo de 200℃, NMQGD para la resistencia a la temperatura entre 200℃ y 320 ℃ ， es un nuevo tipo de bomba resistente a la corrosión sin fugas de alta temperatura desarrollada por nuestra compañía de acuerdo con la demanda actual del usuario y el mercado, combinado con la bomba magnética existente en el mercado. El diseño estructural único de NMQGD previene la falla de los componentes debido a la expansión térmica a altas temperaturas.

Modelo N° Capacidad de flujo (m³/h) Cabeza de bomba (m) NPSH riñonal Eficiencia (%) Energía del eje de agua (kW) Energía del motor (KW) Velocidad de rotación (R/min) Diámetro (mm)
Entrada Salida
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.97 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.86 55 1450 150 125
200-150-250 400 20 3.2 66 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Condiciones de trabajo

Calibre 20 - 300 mm
Temperatura de funcionamiento - 120 ℃ - 320 ℃
Rango de flujo 3m³/h - 800m³/h
Rango de la cabeza 12.5m - 130m
Rango de material 304, 304L, 316L, 2205/904L, TA2, HC276
Estándar de diseño HG/T2730, SH/T3148, API685
