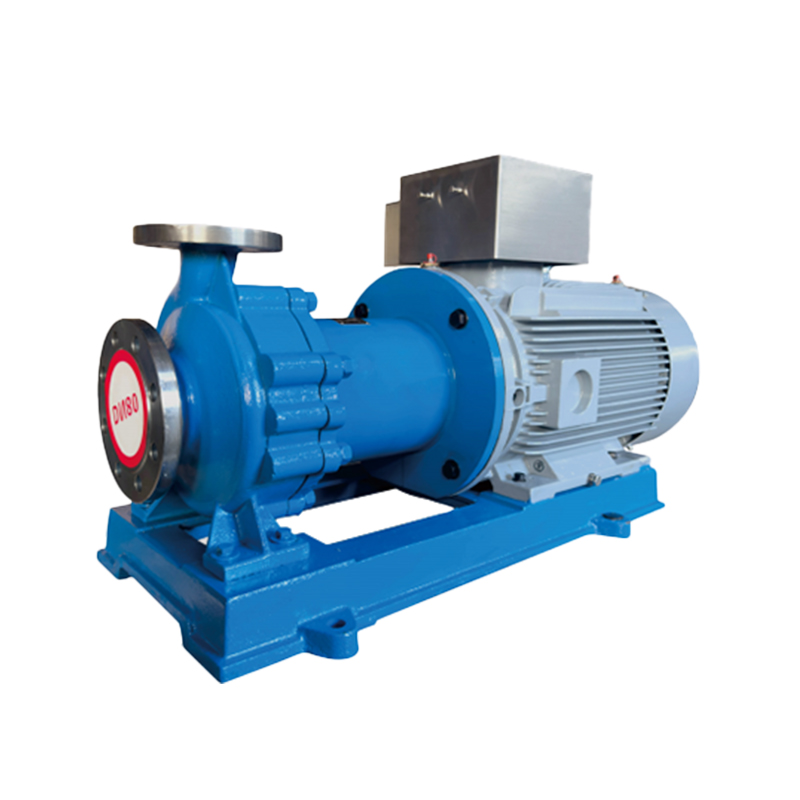

NMQ Bomba magnética de acero inoxidable de acoplamiento directo
  • NMQ Bomba magnética de acero inoxidable de acoplamiento directo
  • NMQ Bomba magnética de acero inoxidable de acoplamiento directo

NMQ Bomba magnética de acero inoxidable de acoplamiento directo

La bomba centrífuga de transmisión magnética de la serie NMQ (denominada bomba magnética NMQ) es un nuevo tipo de bomba completamente resistente a las fugas y resistente a la corrosión desarrollada por nuestra compañía en función de las demandas actuales de los usuarios y el mercado, que se basa en las bombas magnéticas existentes en el mercado. Consiste principalmente en un motor, un acoplador magnético y una bomba centrífuga resistente a la corrosión, con potencia transmitida a través del acoplador magnético, asegurando que no se fugas. La característica clave es que cuando el motor impulsa el acero magnético externo de la unidad de accionamiento magnético para girar, el campo magnético pasa a través del espacio y la manga de aislamiento, actuando sobre el acero magnético interno, lo que hace que el eje de la bomba gire sincrónicamente con el motor, transfiriendo el par sin contacto. En el extremo de entrada de potencia del eje de la bomba, el líquido está sellado dentro de la manga de aislamiento estacionaria, eliminando la necesidad de sellos dinámicos, evitando así problemas comunes de fuga en la industria petroquímica y logrando una prevención completa de fugas.

Diseñados de acuerdo con los estándares ISO2858 y Hg/T2730, las dimensiones de la interfaz de la bomba son compatibles con el reemplazo de bombas químicas como IH y CZ, que ofrecen una buena intercambiabilidad, alta eficiencia y baja vibración.

Los imanes internos y externos están hechos de materiales magnéticos permanentes de boro de hierro neodimio o cobalto samario, proporcionando alta eficiencia magnética y una fuerte resistencia a la alta temperatura.

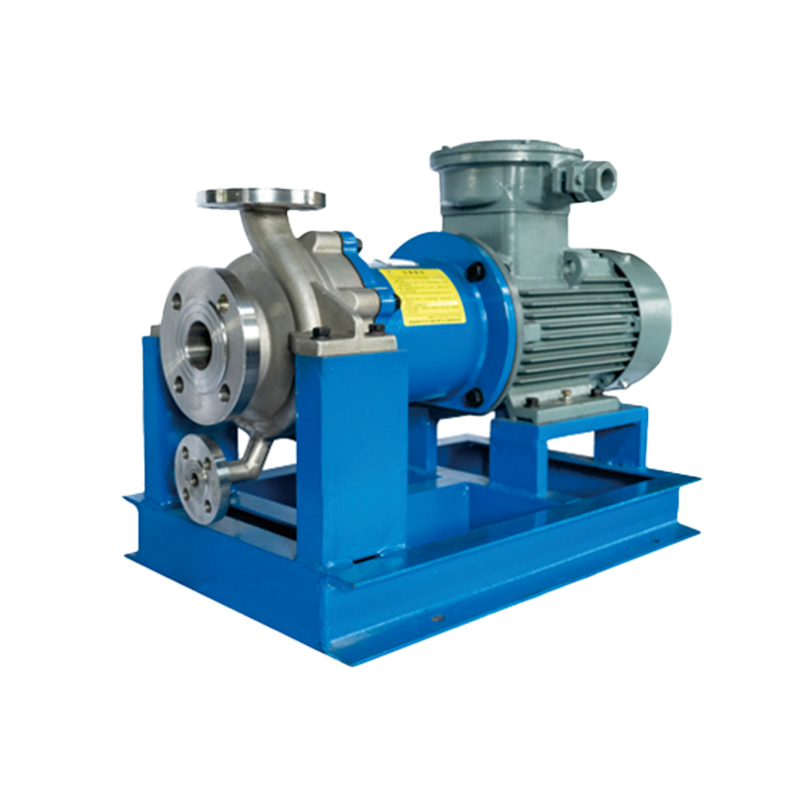

La bomba se puede diseñar en configuraciones de acoplamiento directo y dividido de acuerdo con los requisitos técnicos, con dispositivos de aislamiento disponibles para cristalizar medios.

La estructura modular es fácil de desmontar y mantener, reduciendo significativamente los requisitos profesionales para el personal de mantenimiento.

Los dispositivos de protección en seco se pueden configurar de acuerdo con los requisitos del usuario para evitar daños causados por la ejecución seca.

La bomba funciona con prevención de fuga absoluta, resolviendo a fondo los problemas de fuga comunes con las bombas selladas, por lo que es la mejor alternativa a las bombas blindadas.

Aplicaciones:
Campos aplicables: Protección ambiental, petroquímica, alimentos, biofarmacéuticos, generación de energía, metalurgia, aeroespacial y otras industrias, como refinerías, plantas de etileno, plantas de procesamiento de gas natural, diversas plantas químicas, plantas farmacéuticas, plantas de combustible nuclear, etc., etc.

Procesos aplicables: líquidos limpios, inflamables, explosivos, volátiles, tóxicos, preciosos y otros medios que requieren prevención de fugas, donde no se permite la contaminación del medio por sellos.

Materiales: Los componentes de flujo de la bomba se pueden hacer a partir de varios materiales resistentes a la corrosión en función de las condiciones de funcionamiento y los requisitos del usuario, como 304, 304L, 302, 321, 316, 316L, 904, aleaciones de titanio, aleaciones basadas en níquel, etc. Para necesidades especiales, se pueden realizar diseños personalizados en base a condiciones operativas específicas. .

Obtener una cotización
ANTERIOR：NMQL Bomba magnética de acero inoxidable
SIGUIENTE：Tipo NMLEW Bomba centrífuga de accionamiento magnética dividido y doble aislamiento
  • Descripción
  • Contáctenos

Campos de aplicación
Medicina biológica, petroquímica, minería, metalurgia, impresión y teñido textiles, electricidad, alimentos, fabricación de papel, electroplatación, tratamiento de aguas residuales, tratamiento de gases de combustión, nuevas energías, nuevos materiales y otras industrias.



Uso de la bomba
Aplicable para transportar volátiles inflamables y explosivos, venenoso y dañino, valioso y altamente. medio de limpieza corrosivo; Como cualquier concentración de ácido y álcali, sal, solvente, oxidante fuerte, etc.

Instrucción de diseño
La bomba magnética de acero inoxidable serie NMQ es un nuevo modelo de alta eficiencia mejorado a partir de la bomba magnética metálica estándar COB. Adopta un circuito magnético combinado de tracción-empuje de nivel internacional, con un diseño optimizado que incrementa el par magnético en un 15% manteniendo el mismo tamaño. La camisa de aislamiento puede fabricarse en HC276, TA2 y otros materiales, lo que reduce significativamente las pérdidas por corrientes de Eddy.Su avanzado modelo hidráulico mejora la eficiencia del conjunto en un 3–8%. Está equipada con cojinetes deslizantes dobles para un funcionamiento estable. Para temperaturas inferiores a 100 °C se utiliza Nd-Fe-B, y para temperaturas de 100 °C a 320 °C, samario-cobalto, ambos con alta energía magnética. El producto destaca por su alta compatibilidad, estandarización y versatilidad.

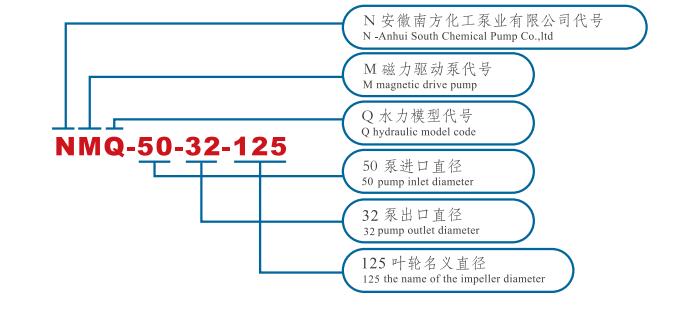

Modelo N° Capacidad de flujo （m³/h） Cabeza de bomba （m） NPSH riñonal (metro) Eficiencia (%) Potencia del eje (KW) Energía del motor (KW) Velocidad giratoria (R/min) Diámetro (mm)
Entrada salida
32-20-125 3.2 20 2 16 1.09 1.5 2900 32 20
32-20-160 3.2 32 2 15 1.86 2.2 2900 32 20
32-32-200 3.2 50 2 12 3.63 5.5 2900 32 32
40-25-125 6.3 20 2 20 1.72 2.2 2900 40 25
40-25-160 6.3 32 2 23 2.39 3 2900 40 25
40-25-200 6.3 50 2 18 4.77 5.5 2900 40 25
40-32-250 6.3 80 2 13 10.56 15 2900 40 32
50-32-125 12.5 20 2 27 2.52 3 2900 50 32
50-32-160 12.5 32 2 28 3.89 4 2900 50 32
50-32-200 12.5 50 2 30 5.68 7.5 2900 50 32
50-32-250 12.5 80 2 21 12.98 18.5 2900 50 32
65-50-125 25 20 2 41 3.32 4 2900 65 50
65-50-160 25 32 2 36 6.06 7.5 2900 65 50
65-40-200 25 50 2 32 10.64 15 2900 65 40
65-40-250 25 80 2 24 22.71 30 2900 65 40
65-40-315 25 125 2.4 26 32.75 45 2900 65 40
80-65-125 50 20 2.4 56 4.87 5.5 2900 80 65
80-65-160 50 32 2.4 44 9.91 15 2900 80 65
80-50-200 50 50 2.4 44 15.48 18.5 2900 80 50

Modelo N° Capacidad de flujo (m³/h) Cabeza de bomba (m) Npshr (m) Eficiencia (%) Energía del eje de agua (kW) Energía del motor (KW) Velocidad de rotación (R/min) Diámetro (mm)
Entrada Salida
80-50-250 50 80 2.4 38 28.68 37 2900 80 50
80-50-315 50 125 2.4 40 42.57 55 2900 80 50
100-80-125 100 20 3.2 48 11.35 15 2900 100 80
100-80-160 100 32 3.2 47 18.55 22 2900 100 80
100-65-200 100 50 3.2 47 28.99 37 2900 100 65
100-65-250 100 80 3.2 51 42.74 55 2900 100 65
100-65-315 100 125 3.2 34 100.18 110 2900 100 65
125-125-125 140 20 4.5 38 20.08 22 2900 125 125
125-80-160 160 32 4.5 43 32.44 37 2900 125 80
125-100-200 200 50 4.5 59 46.18 55 2900 125 100
125-100-250 200 80 4.5 41 106.33 110 2900 125 100
150-125-250 200 20 2.8 51 21.37 22 1450 150 125
150-125-315 200 32 2.8 57 30.59 37 1450 150 125
150-125-400 200 50 2.8 56 48.66 55 1450 150 125
200-150-250 400 20 3.2 68 32.06 37 1450 200 150
200-150-315 400 32 3.5 66 52.84 75 1450 200 150
200-150-400 400 50 3.8 52 104.8 110 1450 200 150
250-200-400 600 50 4 47 173.92 185 1450 250 200

Condiciones de trabajo

Calibre 20 - 300 mm
Temperatura de funcionamiento - 120 ℃ - 320 ℃
Rango de flujo 3m³/h - 800m³/h
Rango de la cabeza 12.5m - 130m
Rango de material 304, 304L ， 316L ， 2205/904L ， TA2 ， HC276
Estándar de diseño HG/T2730, SH/T3148 ， API685
