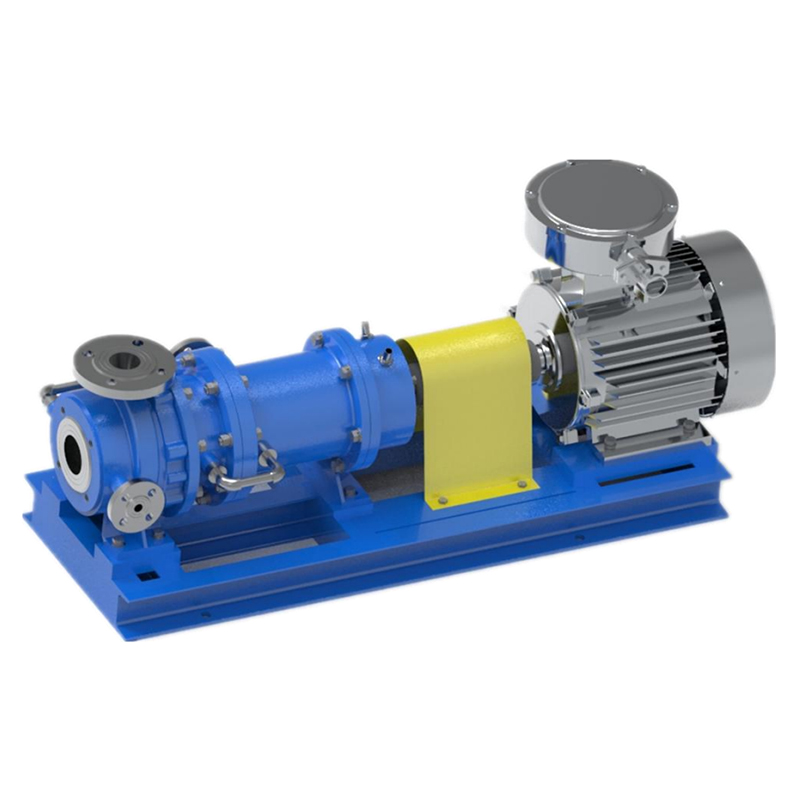

Tipo NMLEW Bomba centrífuga de accionamiento magnética dividido y doble aislamiento
  • Tipo NMLEW Bomba centrífuga de accionamiento magnética dividido y doble aislamiento

Tipo NMLEW Bomba centrífuga de accionamiento magnética dividido y doble aislamiento

Tipo NMLEW Bomba centrífuga de accionamiento magnética dividido y doble aislamiento (denominado bomba magnética NMLLE) y la bomba de transmisión magnética de triple aislada de tipo NMLSW de tipo NMLSW (se denomina bomba de transmisión magnética recién desarrollada, totalmente desarrollada, y las bombas de corosión de corrosión basadas en las demandas del mercado y las bombas magnéticas existentes. Estas bombas consisten principalmente en un motor eléctrico, un acoplamiento magnético y una bomba centrífuga resistente a la corrosión aislada. La potencia se transmite a través del acoplamiento magnético, asegurando que no se fugas. La característica clave es que cuando el motor eléctrico impulsa el imán externo del controlador magnético para que gire, las líneas magnéticas pasan a través del espacio y la manga de aislamiento, actuando sobre el imán interno, lo que hace que el eje de la bomba gire sincrónicamente con el motor, transmitiendo así el par sin contacto. En el extremo de entrada del eje de la bomba, dado que el líquido está encerrado dentro de la manga de aislamiento estacionario, no hay sellos dinámicos, eliminando así los problemas comunes de fuga en las industrias de petróleo y químicos, lo que garantiza una operación completamente libre de fugas.

Estos modelos de bomba están diseñados de acuerdo con los estándares ISO2858 y Hg/T2730, con dimensiones de interfaz compatibles con el reemplazo de otros modelos de bombas químicas como IH y CZ, que ofrecen una buena intercambiabilidad, alta eficiencia y baja vibración.

La serie de acero inoxidable magnético de alto aislé de doble aislada de la serie NMLEW utiliza material de cobalto de alta temperatura para los imanes internos y externos, proporcionando alta eficiencia magnética y un coeficiente de baja temperatura. Se agrega una capa especial de aislamiento a la carcasa de la bomba y la cubierta de la bomba, específicamente diseñada para medios propensos a la cristalización que requieren aislamiento. Para medios de alta temperatura superiores a 200 ° C, se utiliza una junta de herida de metal (código NMLEWD) para el sellado.

La serie NMLSW Bomba magnética de acero inoxidable de acero inoxidable de la serie NMLSW se basa en la bomba magnética de acero inoxidable de doble aislamiento de la serie NMLEW, con capas de aislamiento adicionales en la carcasa, la cubierta de la bomba y la manga de aislamiento, específicamente para medios propensos a la cristalización. Para medios de alta temperatura superiores a 200 ° C, se utiliza una junta de herida de metal (código NMLSWD) para el sellado.

La estructura modular hace que sea muy fácil desmontar y mantener, reduciendo en gran medida la experiencia profesional requerida del personal de mantenimiento. La bomba se puede equipar con dispositivos de monitoreo de protección y temperatura de carrera en seco según los requisitos del usuario para evitar daños por la bomba causados por el funcionamiento seco.

La bomba garantiza un funcionamiento absoluto sin fugas, resolviendo completamente el problema de fuga inherente a las bombas selladas, por lo que es la mejor alternativa a las bombas blindadas.

Aplicaciones: Campos aplicables: Protección del medio ambiente, petróleo, productos químicos, alimentos, biofarmacéuticos, generación de energía, metalurgia, aeroespacial y otras industrias, como refinerías, plantas de etileno, plantas de procesamiento de gas natural, diversas plantas químicas, plantas farmacéuticas, plantas de alimentación nuclear, etc., etc.

Procesos aplicables: líquidos limpios, inflamables, explosivos, volátiles, tóxicos, preciosos y otros medios que requieren prevención de fugas y no pueden tolerar la contaminación del sello.

Materiales: Los componentes de flujo de la bomba se pueden hacer a partir de varios materiales resistentes a la corrosión, como 304, 304L, 302, 321, 316, 316L, 904, aleaciones de titanio, aleaciones a base de níquel, etc., dependiendo de las condiciones operativas y los requisitos de los usuarios. Para necesidades especiales, se pueden hacer diseños personalizados en función de condiciones de operación específicas.

Obtener una cotización
ANTERIOR：NMQ Bomba magnética de acero inoxidable de acoplamiento directo
SIGUIENTE：ZMD Bomba de accionamiento magnética autocebante revestida con plástico de flúor
  • Descripción
  • Contáctenos
Modelo N° Flujo (m 3 /H) Cabeza (M) NPSH riñonaliñonal (metro) Eficiencia (%) Potencia del eje (KW) Energía del motor (KW) Velocidad (r/min) Diámetro (mm)
Entrada salida
32-20-125 2 22 2 28 0.43 1.1 2900 32 20
3.2 20 28 0.62 1.5
3.8 18.5 28 0.68 2.2
32-20-160 2 33 2 25 0.72 1.5 2900
3.2 32 25 1.12 2.2
3.8 30 25 1.24 3
32-32-200 2 51 2 20 1.39 4 2900 32
3.2 50 20 2.18 5.5
3.8 48 20 2.49 7.5
40-25-125 4.4 21 2 35 0.72 1.5 2900 40 25
6.3 20 35 0.98 2.2
8.3 18 35 1.16 3
40-25-160 4.4 33 2 32 1.24 2.2 2900
6.3 32 32 1.72 3
8.3 30 32 2.12 4
40-25-200 4.4 51 2 25 2.45 4 2900
6.3 50 25 3.43 5.5
8.3 48 25 4.34 7.5
40-32-250 4.4 82 2 20 4.92 11 2900 32
6.3 80 20 6.87 15
8.3 74 20 8.37 18.5
50-32-125 8.8 22 2 34 1.55 3 2900 50 32
12.5 20 42 1.62 4
16.3 18 40 2 5.5
50-32-160 8.8 33 2 26 3.04 4 2900
12.5 32 39 2.79 5.5
16.3 30 43 3.1 7.5
50-32-200 8.8 51 2 20 6.11 7.5 2900
12.5 50 31 5.49 11
16.3 48 35 6.09 15
50-32-250 8.8 82 2 16 12.29 15 2900
12.5 80 25 10.9 18.5
16.3 78 28 12.37 22

Modelo N° Flujo (m 3 /H) Cabeza (M) NPSH r (metro) Eficiencia (%) Potencia del eje (KW) Energía del motor (KW) Velocidad (r/min) Diámetro (mm)
Entrada salida
65-50-125 17.5 22 2 33 3.18 4 2900 65 50
25 20 44 3.1 5.5
32.5 18 45 3.54 7.5
65-50-160 17.5 34 2 32 5.07 5.5 2900
25 32 45 4.84 7.5
32.5 28 47 5.28 11
65-40-200 17.5 53 2 30 8.42 15 2900 40
25 50 40 8.51 18.5
32.5 46 42 9.7 18.5
65-40-250 17.5 82 2 25 15.64 22 2900
25 80 37 14.73 30
32.5 77 41 16.63 37
65-40-315 17.5 127 2.4 18 33.64 45 2900
25 125 27 31.54 55
32.5 122 31 34.85 55
80-65-125 35 22 2.4 48 4.37 7.5 2900 80 65
50 20 57 4.78 11
65 17 55 5.47 11
80-65-160 35 35 2.4 45 7.42 15 2900
50 32 55 7.93 18.5
65 28 53 9.36 18.5
80-50-200 35 53 2.4 40 12.64 22 2900 50
50 50 50 13.62 30
65 46 49 16.63 30
80-50-250 35 83 2.4 36 21.99 37 2900
50 80 45 24.22 45
65 72 47 27.13 45
80-50-315 35 128 2.4 28 43.6 55 2900
50 125 40 42.57 75
65 122 43 50.25 75 100 80
100-60-125 70 24 3.2 53 8.64 15 2900
100 20 59 9.24 18.5
130 14 57 8.7 18.5
100-60-160 70 36 3.2 48 15.3 22 2900
100 32 57 14.91 30
130 24 57 14.91 30
100-65-200 70 54 3.2 51 20.2 37 2900 65
100 50 56 24.33 37
130 42 59 25.22 45
100-65-250 70 82 3.2 45 34.76 45 2900
100 80 56 38.93 55
130 78 55 50.24 75
100-65-315 70 132 3.2 36 69.94 75 2900
100 125 50 68.12 90
130 114 52 77.66 110
125-125-125 120 23 3.2 64 11.75 15 2900 125 125
200 20 64 17.03 18.5
240 17 64 17.37 22
125-80-160 120 36 3.2 61 19.3 22 2900 80
200 32 61 28.59 30
240 28 61 30.02 37
125-100-200 120 55 4.5 56 32.11 37 2900 100
200 50 65 41.92 45
240 46 60 50.14 55
125-100-250 120 87 4.5 50 56.89 90 2900
200 80 56 77.85 110
240 73 56 85.25 132
150-125-250 120 24.8 2.8 54 15.02 18.5 1450 150 125
200 20 65 16.77 22
240 15 56 17.52 30
150-125-315 120 36 2.8 51 23.08 30 1450
200 32 58 30.07 37
240 29 58 32.7 45
150-125-400 120 53 4 49 35.37 45 1450
200 50 53 51.41 55
240 44 53 54.29 75
200-150-250 240 23 4 53 28.38 37 1450 200 150
400 20 65 33.54 45
460 18 62 36.39 55
200-150-315 240 36 3.5 55 42.8 55 1450
400 32 67 52.06 75
460 29 65 55.92 90
200-150-400 240 56 4 55 66.58 75 1450
400 50 66 82.57 90
460 47 63 93.51 110

Sobre nosotros
Anhui South Chemical Pump Co., Ltd.

Fundada en 1999, Anhui Nanfang Chemical Pump Industry Co., Ltd. es una empresa nacional de alta tecnología y una nueva empresa"pequeño gigante"especializada en la producción de bombas químicas, integración de la investigación y el desarrollo, producción, ventas y servicio. Nuestros productos se utilizan ampliamente en la fundición petroquímica, química de carbón,fundición de metales no ferrosos, nueva energía, medicina, protección ambiental, minas de vanadio y litio.

La compañía produce principalmente bombas magnéticas de metal, bombas magnéticas con revestimiento de gas, bombas centrífugas químicas resistentes a la corrosión, bombas de lechada resistentes al desgaste resistentes a la corrosión, bombas de lechada de carburo de silicio compuesto,entre otros, de las cuales la tecnología de las bombas magnéticas metálicas, las bombas magnéticas con revestimiento de gas y las bombas centrifugales químicas con revestimiento de flúor han alcanzado un nivel de avanzada en la industria. Actualmente, el diseño y la producción independiente de la compañíade bombas magnéticas con revestimiento de kryptonita alcanza un caudal de hasta 1000m³/h, una altura de elevación de 50 metros, con una potencia de motor de 185 kW. Las bombas magnéticas metálicas de acero inoxidable alcanzan un caudal de hasta 1000 m³/h, y las bombas centrífugas tipo IHF con revestimiento de kryptonita alcanzan un caudal de hasta 3600 m³/h, una altura de 36 metros y una potencia de motor de 710 kW, siendo estos conjuntos los primeros del tipo en el país, llenando vacíos en el ámbito nacional, y su rendimiento ha alcanzado el nivel avanzado internacional.La compañía cuenta con una planta industrial moderna, edificio de investigación y desarrollo tecnológico, apartamentos para personal sénior, metal de alta potencia, vehículo piloto de prueba para bombas magnéticas de con revestimiento de flúor sin fugas, centro de procesamiento magnético, entre otras instalaciones. Ha sido reconocida como "Unidad de cooperación del Centro Nacional de Inspección de Bombas", "Fábrica Verde de la Provincia de Anhui", "Centro de R&D Empresarial de la Provincia de Anhui", “Centro Provincial de Diseño Industrial”, entre otros títulos honoríficos. La compañía tiene un departamento de mercado nacional, un departamento de comercio internacional y ha establecido oficinas en el extranjero, cuenta con derechos de importación y exportación, y sus productos se exportan a muchos países dentro y fuera del país.

En la actualidad, la nueva fábrica se ha completado completamente 5G Digital Intelligent Factory, con una inversión total de más de 150 millones de yuanes, de los cuales se invirtieron 100 millones de yuanes en la primera fase y se invirtieron 50 millones de yuanes en la segunda fase, cubriendo un área total de 70 acres, con un área de piso de aproximadamente 20,000 metros cuadrados, más de 130 empleados, y más de 200 conjuntos de ramas profesionales de Ririzaciones y Capas de Ranjas Profesionales.
En la actualidad, todo el proceso de producción de la compañía a través del sistema ERP, MES, WMS para llevar a cabo una gestión inteligente, la implementación de la oficina de producción sin papel. La eficiencia de producción ha mejorado aún más, la capacidad de producción ha aumentado sustancialmente, la calidad del producto es más estable. Satisfacer las demandas de los clientes es nuestro mejor regreso a ellas y la mayor garantía de cooperación.

Certificado de honor

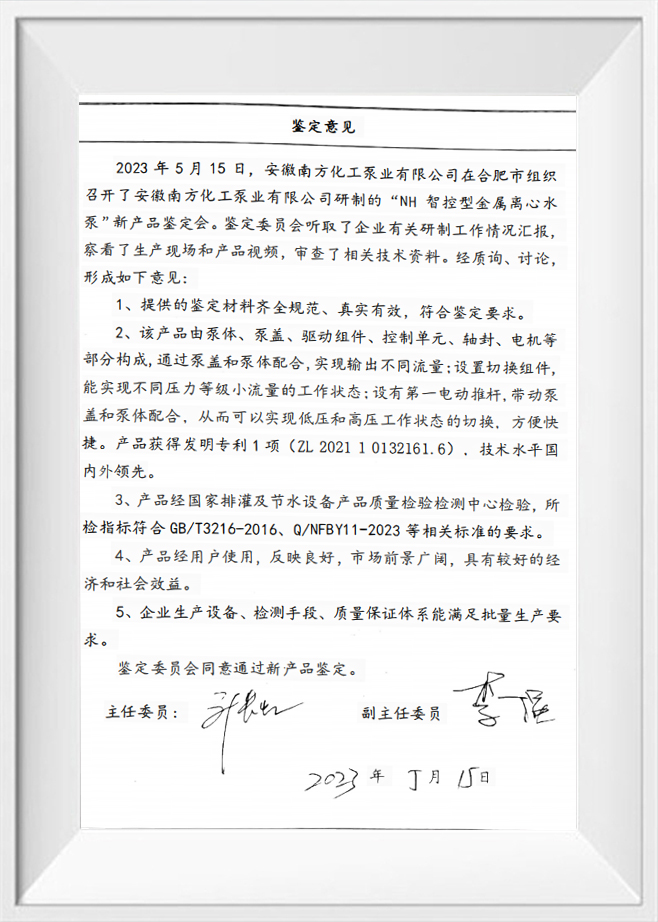

  • NH Tipo de control inteligente Bomba centrífuga de metal Reunión de evaluación de nuevos productos

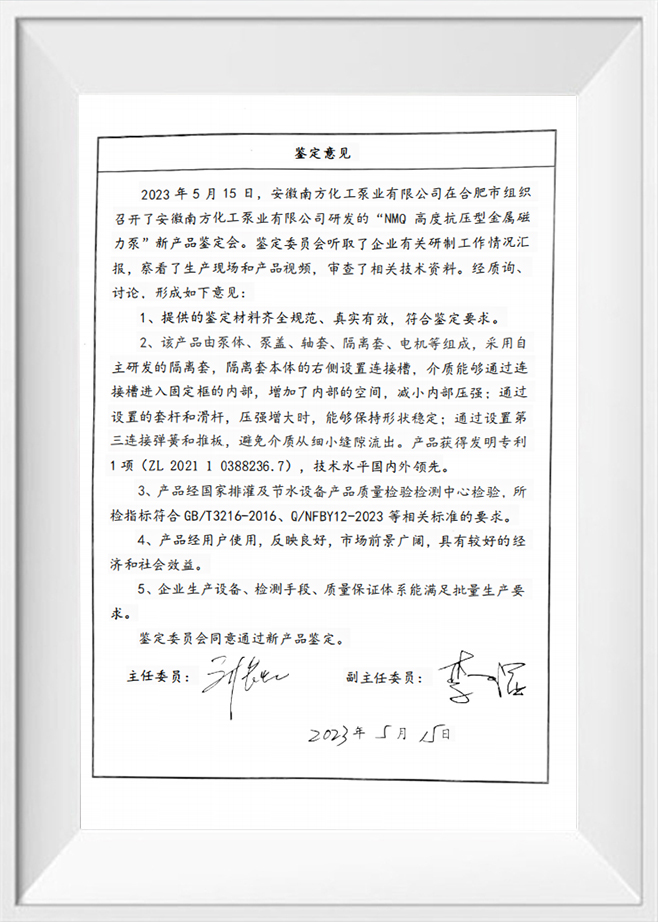

  • NMQ Bomba magnética de metal resistente a alta presión Reunión de evaluación de nuevos productos
