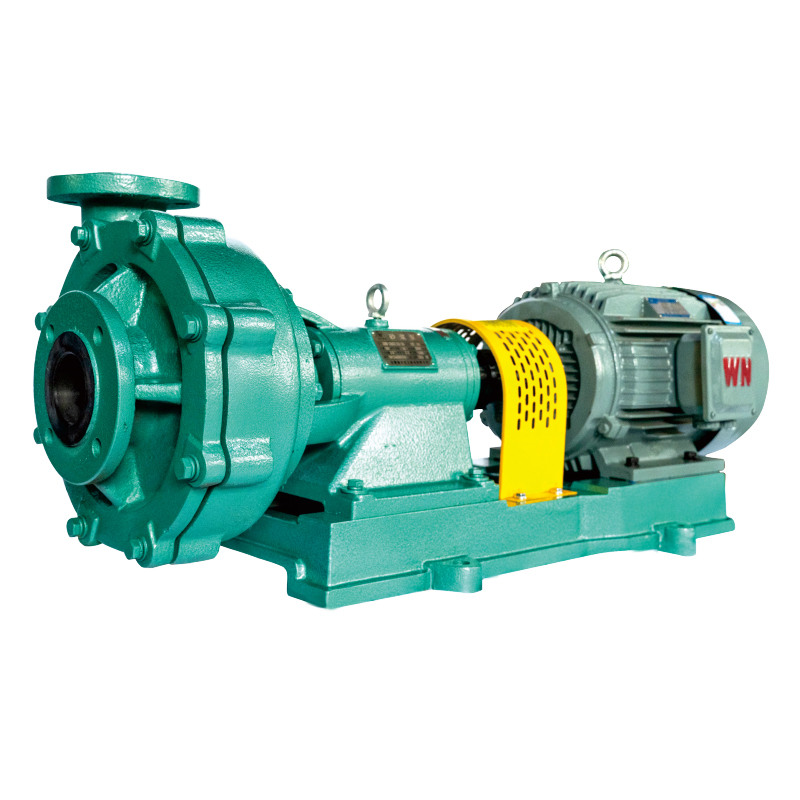

UHB-ZK Bomba para lodos resistente al desgaste, a los ácidos y a los álcalis
  • UHB-ZK Bomba para lodos resistente al desgaste, a los ácidos y a los álcalis

UHB-ZK Bomba para lodos resistente al desgaste, a los ácidos y a los álcalis

La bomba de mortero de la serie UHB-ZK es un tipo de bomba centrífuga de una sola subproducción en voladizo, hecha con un polietileno de peso molecular ultra alto forrado de acero. Ofrece una excelente resistencia a la corrosión y una excelente resistencia al desgaste. Esta bomba está especialmente diseñada para el transporte de medios corrosivos que contienen partículas o cristales. El impulsor es un tipo semi-abierto, que mejora la capacidad de paso del canal de flujo. El sello mecánico incluye tres tipos: un anillo de sellado dinámico de tipo K con un dispositivo de agua de enfriamiento externo y un sello mecánico corrugado externo, asegurando los requisitos de resistencia a la corrosión y el desgaste. Es adecuado para líquidos transparentes, así como lloses. Su resistencia al desgaste es 6-7 veces mayor que la del acero al carbono y el acero inoxidable, al tiempo que presenta la auto-lubricación con un bajo coeficiente de fricción. Es la opción óptima para reemplazar los costosos materiales de aleación de desgaste resistente al desgaste.

Esta serie de bombas sigue los estándares IS02858 y GB/T5656, y las dimensiones de la interfaz de la bomba están diseñadas para reemplazar las bombas químicas como ZS y ZG, asegurando la compatibilidad, la alta eficiencia y la baja vibración.

The UHB-ZK series corrosion- and wear-resistant mortar pumps are widely used in industries such as flue gas desulfurization, non-ferrous metal smelting, paper-making, sulfuric acid and phosphatic fertilizer production, petroleum and chemical industries, fine chemicals, electricity generation, metallurgy, water treatment (sewage disposal), mining, etc.

La bomba de mortero de la serie UHB-ZK se fabrica utilizando un proceso de moldeo de polietileno de peso ultra-alto fallecido en acero, proporcionando una excelente resistencia a la corrosión y una excelente resistencia al desgaste.

La estructura de la bomba de mortero de la serie UHB-ZK está diseñada como un tipo de apertura frontal en voladizo. El impulsor es semi-abierto (sin una cubierta frontal), lo que mejora la capacidad de paso del canal de flujo, lo que permite que las partículas e impurezas en el medio pasen rápidamente a través de la cámara de la bomba sin obstruir.

La bomba de mortero de la serie UHB-ZK es altamente personalizable. El sello mecánico utiliza un anillo de sellado de goma de tipo K de tipo K con una chaqueta de agua de enfriamiento externa. Dependiendo de los requisitos del cliente, se puede cambiar el tipo de sello mecánico, como optar por un sello mecánico corrugado externo.

Los componentes de la carcasa del rodamiento de la bomba de mortero de la serie UHB-ZK se lubrican con grasa, evitando problemas como fugas de aceite, deslizamiento del rodamiento y aumento de temperatura excesivo, lo que podría provocar daños en el rodamiento.

Se puede instalar un protector opcional en seco para evitar daños causados por el funcionamiento seco.

Aplicaciones: Industrias aplicables: desulfuración de gases de combustión, fundición de metales no ferrosos, formación de papel, ácido sulfúrico y industrias de fertilizantes fosfáticos, industrias de petróleo y químicos, productos químicos finos, generación de electricidad, metalurgia, tratamiento de agua (eliminación de aguas de alcantarillado), minería, etc.

Procesos aplicables: ampliamente utilizados en procesos que involucran ácidos, álcalis, agua salada, amoníaco, alcoholes, cetonas, éteres, aceites, bebidas alcohólicas, solventes orgánicos, etc. Es particularmente adecuado para transportar medios altamente corrosivos con partículas finas.

Uso del producto: adecuado para transportar lloses con un contenido sólido de hasta el 40% que son neutrales o corrosivos. Se desempeña excelentemente en las industrias de desulfuración, desnitrificación, producción de fertilizantes y producción de sal.

Material: La cubierta y la cubierta frontal de la bomba de mortero resistente a la corrosión y desgaste UHB-ZK se realizan utilizando un proceso de moldeo de polietileno de peso ultra-alto en acero (UHMW-PE). Todos los componentes de flujo de la bomba también están hechos de UHMW-PE forrado de acero. UHMW-PE es la última generación de plásticos de ingeniería para bombas, que ofrece la mejor resistencia al desgaste, resistencia al impacto (especialmente a la resistencia al impacto de baja temperatura), resistencia a la fluencia (resistencia al agrietamiento del estrés ambiental) y una excelente resistencia a la corrosión. UHMW-PE tiene 4 veces la resistencia al desgaste de PA66 (Nylon 66) y PTFE (politetrafluoroetileno) y 6-7 veces la resistencia al desgaste del acero al carbono y el acero inoxidable. Su fuerza de impacto es 4 veces la de los plásticos de ingeniería ABS, y permanece estable incluso a temperaturas tan bajas como -190 ° C. También tiene una excelente resistencia a la corrosión y puede soportar varios medios corrosivos (ácidos, álcalis, sales, amoníaco) y solventes orgánicos dentro de los rangos de temperatura y concentración específicos. Después de la inmersión en más de 80 solventes orgánicos a temperatura ambiente a 100 ° C durante 30 días, no hubo fenómenos anormales, y sus propiedades físicas permanecieron casi sin cambios. Debido a la estabilidad química de UHMW-PE, también es adecuada para su uso en la industria alimentaria. Además, UHMW-PE tiene fuertes propiedades contra la adhesión, similares a PTFE, lo que lo hace altamente efectivo para transportar medios con mayor viscosidad.

Obtener una cotización
ANTERIOR：No hay artículo anterior
SIGUIENTE：NH Bomba centrífuga de acero inoxidable
  • Descripción
  • Contáctenos

Campo de aplicación
Ciclo de desulfurización, industria de fundición de metales no ferrosos, industria de papel, industria de fertilizantes de fosfato ácido, industria petroquímica, química fina, energía eléctrica, industria metalurgia, tratamiento de agua (descarga), minería.


Uso de la bomba
Adecuado para transmitir contenido sólido bajo un 40% de suspensión neutral o corrosiva. En la denitación de desulfuración, el fertilizante químico, la sal y otras industrias tienen un excelente rendimiento.

Instrucción diseñada
La bomba de suspensión de la serie UHB-ZK pertenece a una bomba centrífuga de succión única de una sola etapa que está diseñada para transmitir líquidos que contienen partículas corrosivas o medios cristalizados. El impulsor es de tipo semi-abierto, mejora el canal de flujo a través de la capacidad. El sello del eje se divide en un anillo de sellado de tipo K con un dispositivo de sistema de agua de enfriamiento externo y un sello mecánico de fuelles externos. Tendrá doble requisitos de anticorrosivo y la resistencia al desgaste no solo es adecuada para transferir líquidos limpios, sino que también está disponible para transferir líquidos de lodo. El rendimiento de la resistencia de desgaste es más de 6 a 7 veces acero al carbono y acero inoxidable. Tiene funciones de autolubricación con un coeficiente de bajo fricción. Es mejor elegir en su lugar materiales de aleación resistentes a la ropa alta.

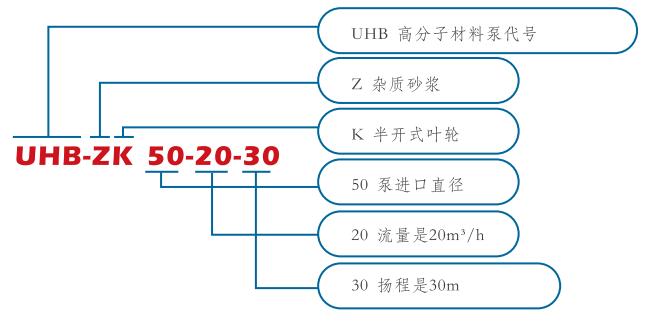

Modelo N° Capacidad de flujo (m³/h) Cabeza de bomba (metriñonalo) Eneriñonalgía del motor (KW) Velocidad de rotación (R/min) Eficiencia (%) NPSH r (metro) Diámetro (mm)
Entrada salida
40UHB - ZK - 10 - 20 5 23 3 2900 20 3 40 32
10 20 25
15 18 28
40UHB - ZK - 10 - 30 5 32 4 2900 30 3
10 30 36
15 26 30
50UHB - ZK - 20 - 20 15 23 4 2900 30 3 50 40
20 20 32
25 18 35
50UHB - ZK - 20 - 30 15 32 5.5 2900 33 3
20 30 37
25 28 40
65UHB - ZK - 30 - 20 20 25 5.5 2900 35 3.5 65 50
30 20 42
35 18 37
65UHB - ZK - 30 - 30 20 35 7.5 2900 38 3.5
30 30 42
40 26 45
65UHB - ZK - 30 - 50 20 55 15 2900 30 3.5
30 50 35
40 45 38
65UHB - ZK - 25 - 70 18 78 18.5 2900 35 3.5 65 50
25 75 43
35 70 50
80UHB - ZK - 50 - 20 40 23 11 2900 33 4 80 65
50 20 35
60 18 30
80UHB - ZK - 50 - 30 50 33 15 2900 35 4
60 30 42
80 26 36
80UHB - ZK - 50 - 50 50 50 18.5 2900 42 4
60 40 36
80 33 35
80UHB - ZK - 50 - 80 50 83 30 2900 36 4
60 80 46
80 70 42
100UHB - ZK - 60 - 35 50 37 18.5 2900 45 4.5 100 80
60 35 47
70 32 49
100UHB - ZK - 65 - 50 50 55 22 2900 45 4.5
60 50 47
70 45 49
100UHB - ZK - 100 - 20 80 23 18.5 2900 32 4.5
100 20 32
120 15 28
100UHB - ZK - 100 - 30 80 35 22 2900 43 4.5
100 30 44
140 23 46
100UHB - ZK - 100 - 40 80 45 30 2900 44 4.5
100 40 42
137 24 31
100uhb - Zk - 100 - 50 80 58 45 2900 40 4.5
100 50 42
120 42 36

Modelo N° Capacidad de flujo (m³/h) Cabeza de bomba (m) Energía del motor (KW) Velocidad de rotación (R/min) Eficiencia (%) NPSH r (m) Diámetro (mm)
Entrada salida
100UHB - ZK - 100 - 80 80 82 55 2900 42 4.5 100 80
100 80 46
120 60 38
125UHB - ZK - 120 - 20 100 23 22 2900 42 4.5 125 100
120 20 43
150 15 35
125UHB - ZK - 120 - 32 100 35 30 2900 42 4.5
120 32 46
140 25 38
125UHB - ZK - 120 - 50 100 55 45 2900 40 4.5
120 50 43
130 40 36
125UHB - ZK - 120 - 60 100 65 55 2900 42 4.5
120 60 45
140 56 48
125UHB - ZK - 140 - 28 100 32 30 2900 40 4.5
140 28 45
160 24 36
125UHB - ZK - 140 - 50 120 55 55 2900 46 4.5
140 50 49
160 40 42
150UHB - ZK - 200 - 20 150 23 37 1450 34 4.5 150 125
200 20 36
240 17 32
150UHB - ZK - 200 - 32 150 40 45 1450 41 5
200 32 46
240 24 50
150UHB - ZK - 250 - 20 200 26 37 1450 38 5
250 20 42
300 15 45
150UHB - ZK - 250 - 30 200 35 45 1450 45 5
250 30 46
300 25 41
200UHB - ZK - 300 - 25 250 28 45 1450 51 5.5 200 150
300 25 52
320 20 42
200UHB - ZK - 300 - 38 250 42 75 1450 46 5.5
300 38 48
320 32 41
200UHB - ZK - 300 - 70 250 75 132 1450 60 5.5
300 70 62
350 65 56
200UHB - ZK - 400 - 20 350 23 55 1450 54 5.5
400 20 54
480 16 49
200UHB - ZK - 400 - 32 240 39 90 1450 55 5.5
400 32 62
500 25 57
250UHB - ZK - 500 - 32 400 35 90 1450 46 5.5 250 200
500 32 52
600 23 43
250UHB - ZK - 600 - 20 500 23 75 1450 46 5.5
600 20 48
700 18 43
250UHB - ZK - 600 - 32 500 35 110 1450 50 6
600 32 52
700 28 56
250UHB - ZK - 600 - 50 500 53 160 1450 56 6
600 50 62
700 40 52
300UHB - ZK - 1000 - 20 850 23 54 300 250
1000 20 110 1450 55 7
1100 16 46
300UHB - ZK - 1000 - 30 850 35 160 1450 59 7
1000 30 59
1100 27 56
300UHB - ZK - 1000 - 50 850 55 250 1450 59 7 300 250
1000 50 60
1100 48 62
300UHB - ZK - 1200 - 20 1000 23 160 1450 63 6.5
1200 20 63
1400 16 43
300UHB - ZK - 1200 - 30 1000 32 185 1450 58 6.5
1200 30 60
1400 28 61
350UHB - ZK - 1400 - 20 1100 23 132 1450 70 6.5 250 300
1400 20 71
1500 16 60
350UHB - ZK - 1400 - 32 1250 35 250 1450 67 7
1400 32 68
1600 27 56
350UHB - ZK - 1600 - 20 1400 22 200 1450 53 7
1600 20 55
1800 18 48
350UHB - ZK - 1600 - 32 1400 35 250 1450 61 6.5
1600 32 62
1800 27 58

Condiciones de trabajo

Diámetro de la bomba 25 - 350 mm
Temperatura de trabajo - 20 ℃ - 80 ℃
Rango de capacidad de flujo 3m³/h - 2000m³/h
Rango de cabeza de bomba 5m - 80m
Gama de materiales Revestimiento de uhmw - PE
Estándar diseñado GB/T5656
